Paneles Fotosensibles

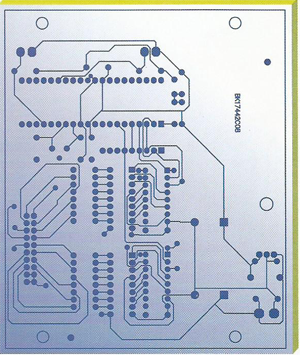

Los paneles fotosensibles BESKA están concebidos para que Ud., en pocos minutos y siguiendo algunas instrucciones incluidas en el interior del Envase, pueda fabricar un circuito impreso de buena calidad.
La fotoemulsión de los paneles BESKA es positiva por lo cual deberá trabajar con películas negativas.
Recomendamos el uso de película gráfica.
En otro tipo de originales, verificar que las partes opacas realmente lo sean y no permitan el paso de luz.
INSTRUCCIONES DE USO:
Colocar el negativo sobre la cara laminada del panel y prensarlo entre dos vidrios limpios y sin rayaduras de forma tal que no pueda haber movilidad entre la película y el panel. Exponer según la siguiente tabla:
| FUENTE DE LUZ | TIEMPO DE EXPOSICIÓN | DISTANCIA |
| Lámpara UV 250 W | 3 a 4 minutos | 30 cm. |
| Vapor de mercurio 400 W | 3 a 4 minutos | 50 cm. |
| Tubo fluorescente común | 15 a 20 minutos | 5 a 10 cm. |
ACLARACIÓN
Los valores indicados en la precedente tabla son orientativos. Pueden variar según las diferentes condiciones, por lo que recomendamos experimentar previamente sobre un pequeño trozo de panel fotosensible en condiciones particulares de luz – distancia a utilizar y fundamentalmente la calidad del original, teniendo en cuenta que a mayor distancia o menor calidad del original deberán incrementarse los tiempos de exposición y que estos incrementos no son lineales.
Colocar el contenido de un REVELADOR DE FOTOSENSIBLE BESKA, en un recipiente de vidrio o plástico, quitar el film protector del panel y sumergirlo en el mismo. Frotar suavemente con una esponja hasta que se complete el revelado. Enjuagar. Si notara alguna pista cortada o alguna unión no deseada entre pistas, éste es el momento de repararlo, raspando si es necesario o pintando con esmalte o marcador indeleble si encuentra alguna pista cortada.
Sumergir la placa en PERCLORURO FÉRRICO BESKA, hasta que quede totalmente grabada.
Enjuagar con abundante agua.
En un recipiente limpio volcar el contenido de un REMOVEDOR DE FOTOSENSIBLE BESKA y sumergir el panel. En pocos minutos se desprenderá el fotosensible, retirarla, enjuagar y secar. En este proceso es necesario el uso de guantes.
| CÓDIGO | DIMENSIONES (mm) | MATERIAL | |
| BK-2101 | 100 x 100 | FR2 S/F Fenolico simple faz |  |
| BK-2102 | 100 x 150 | FR2 S/F Fenolico simple faz | |
| BK-2103 | 150 x 150 | FR2 S/F Fenolico simple faz | |
| BK-2104 | 200 x 150 | FR2 S/F Fenolico simple faz | |
| BK-2105 | 250 x 150 | FR2 S/F Fenolico simple faz | |
| BK-2106 | 200 x 250 | FR2 S/F Fenolico simple faz | |
| BK-4101 | 100 x 100 | FR4 S/F Epoxi simple faz | |
| BK-4102 | 100 x 150 | FR4 S/F Epoxi simple faz | |
| BK-4103 | 150 x 150 | FR4 S/F Epoxi simple faz | |
| BK-4104 | 200 x 150 | FR4 S/F Epoxi simple faz | |
| BK-4105 | 250 x 150 | FR4 S/F Epoxi simple faz | |
| BK-4106 | 200 x 250 | FR4 S/F Epoxi simple faz | |
| BK-4201 | 100 x 100 | FR4 D/F Epoxi doble faz | |
| BK-4202 | 100 x 150 | FR4 D/F Epoxi doble faz | |
| BK-4203 | 150 x 150 | FR4 D/F Epoxi doble faz | |
| BK-4204 | 200 x 150 | FR4 D/F Epoxi doble faz | |
| BK-4205 | 250 x 150 | FR4 D/F Epoxi doble faz | |
| BK-4206 | 200 x 250 | FR4 D/F Epoxi doble faz |
REVELADOR DE FOTOSENSIBLE BESKA envase por 250cc
REMOVEDOR DE FOTOSENSIBLE BESKA envase por 250cc
PERCLORURO FERRICO BESKA envase por 250cc
